Jak zamontować zawór bezpieczeństwa przy bojlerze krok po kroku?

• Zawór bezpieczeństwa montuj na dopływie zimnej wody do bojlera – zgodnie ze strzałką kierunku przepływu na korpusie.
• Między zaworem a bojlerem nie wolno montować zaworów odcinających; zostaw swobodny odpływ wody do kanalizacji.
• Utrzymuj pionową pozycję trzpienia (jeśli producent nie dopuszcza montażu poziomego).
• Stosuj wężyk odpływowy odporny na wysoką temperaturę i wyprowadź go do syfonu lub odpływu.
• Sprawdź ciśnienie sieci; przy >5 bar zamontuj reduktor przed zaworem bezpieczeństwa.

Po co ci zawór i gdzie go wpiąć

Zawór bezpieczeństwa chroni bojler przed wzrostem ciśnienia, które powstaje, gdy woda się nagrzewa i rozszerza, a w instalacji pracuje zawór zwrotny blokujący cofanie się medium do sieci, więc bez tego elementu ryzykujesz przeciek lub uszkodzenie zbiornika. Montaż wykonujesz na dopływie zimnej wody, zawsze po stronie niebieskiej mufy, a kierunek przepływu ustaw zgodnie ze strzałką na korpusie – to ma znaczenie dla prawidłowej pracy sprężyny i zaworu zwrotnego. Po drodze nie dodawaj żadnych zaworów odcinających między zaworem a bojlerem, aby w razie wzrostu ciśnienia woda miała którędy ujść. Zwróć uwagę na pozycję montażu – większość modeli preferuje pion z dźwigienką do góry, co ułatwia testowanie i odprowadzenie kropli. Wężyk spustowy podłącz do kanalizacji lub syfonu, opuść go ze spadkiem i nie rób zagięć, żeby nie tamować przepływu w czasie pracy zaworu. Jeśli w sieci bywa wysoko, rozważ reduktor ciśnienia na wejściu instalacji, bo to stabilizuje pracę całego układu i ogranicza kapanie w czasie nagrzewania. Do uszczelniania używaj materiałów dopuszczonych do c.w.u., a przyłącza dokręcaj zdecydowanie, lecz bez „dociągania” na siłę, by nie uszkodzić gwintu. Lepszy precyzyjny montaż niż siłowe poprawki.

Krok po kroku – bez niespodzianek

Wyłącz zasilanie elektryczne podgrzewacza i zakręć główny zawór wody, a następnie otwórz kran ciepłej wody, żeby zbić ciśnienie i wpuścić powietrze do układu. Podstaw naczynie i opróżnij zbiornik na tyle, by pracować „na sucho” w strefie przyłącza, wtedy odkręć stary element i oczyść gwinty z resztek starego uszczelnienia. Nałóż świeżą taśmę PTFE lub konopie z pastą zgodnie z kierunkiem gwintu, zostawiając początek gwintu czysty, aby uszczelnienie nie weszło do środka zaworu. Wkręć nowy zawór ręcznie do wyczucia oporu, ustawiając korpus tak, by króciec spustowy był skierowany w stronę odpływu, po czym dociągnij kluczem – bez przechylania całego korpusu. Podłącz wężyk spustowy, zapewnij stały spadek i widoczną końcówkę (łatwiej kontrolować kapanie podczas nagrzewania). Otwórz dopływ wody, odpowietrz bojler przez kran ciepłej wody, sprawdź szczelność połączeń, a na koniec włącz zasilanie i zrób próbny cykl grzania, obserwując, czy zawór lekko kapie – to normalne zjawisko rozszerzalności. Jeśli kapanie jest ciągłe po wychłodzeniu, sprawdź ciśnienie w sieci i działanie reduktora lub rozważ wymianę zaworu na właściwie skalibrowany.

Najczęstsze błędy i proste poprawki

Zbyt częsty błąd to montaż zaworu na wyjściu ciepłej wody, co odbiera mu funkcję ochronną – zawsze montuj go na zimnej. Równie częsty jest zawór odcinający pomiędzy zaworem bezpieczeństwa a bojlerem, który blokuje ujście i podbija ryzyko awarii. Nie prowadź wężyka do wiadra ani odpływu bez syfonu, bo zapachy z kanalizacji wrócą do pomieszczenia. Nie obracaj zaworu „jak leci” – pilnuj pozycji pracy i kierunku strzałki, bo inaczej zawór zwrotny przestaje działać. Unikaj długich, wąskich złączek wciskanych głęboko w gniazdo zaworu, które mogą zakleszczać iglicę; lepiej użyć krótkiej mufy lub nypla o właściwym profilu. Nie bagatelizuj reduktora ciśnienia, gdy w instalacji bywa powyżej 5 bar, bo wtedy normalne kapanie zamienia się w stały wyciek. Pamiętaj o okresowym „kliknięciu” dźwigienki testowej, by przepłukać gniazdo i upewnić się, że mechanizm się nie przycina. Gdy zawór cieknie mimo prawidłowego ciśnienia i montażu, wymień go na model o tej samej średnicy i kalibracji, a przy okazji odśwież uszczelki na wężach przyłączeniowych.

• Gdzie zamontować zawór bezpieczeństwa? Na dopływie zimnej wody do bojlera, zgodnie ze strzałką kierunku przepływu; bez zaworów odcinających pomiędzy nim a zbiornikiem.
• Czy kapanie z zaworu jest normalne? Tak, podczas nagrzewania pojawia się skroplina z powodu wzrostu ciśnienia; ciągły wyciek po wychłodzeniu wskazuje na zbyt wysokie ciśnienie lub uszkodzenie.
• Jaki wężyk do odprowadzenia? Odporny na temperaturę c.w.u., poprowadzony ze spadkiem do syfonu/kanalizacji, bez zagięć i zwężeń, z widoczną końcówką.
• Czy potrzebny jest reduktor ciśnienia? Przy ciśnieniu sieci >5 bar – tak; montuj go przed zaworem bezpieczeństwa, na zimnej wodzie.
• Jak często testować zawór? Co kilka miesięcy użyj dźwigienki testowej, sprawdź kapanie w czasie grzania i obejrzyj połączenia pod kątem nieszczelności.

ŹRÓDŁO:

• https://www.grupapsb.com.pl/porady/porada/montaz-zaworu-bezpieczenstwa-w-bojlerze.html
• https://budujemydom.pl/irbj/porady/111873-zawor-bezpieczenstwa-w-bojlerze-co-musisz-wiedziec
• https://atlantic-comfort.com/our-advice/water-heater-installation-technologies/installing-your-water-heater

Jak i gdzie wpiąć zawór bezpieczeństwa przy bojlerze, żeby działał jak należy?

Zawór bezpieczeństwa wpinaj zawsze w dopływ zimnej wody do bojlera, tuż przy króćcu oznaczonym kolorem niebieskim, a kierunek ustaw zgodnie ze strzałką przepływu na korpusie – to gwarantuje poprawną pracę sprężyny i zaworu zwrotnego. Montuj go w pozycji preferowanej przez producenta, zwykle z pionowym trzpieniem i dostępem do dźwigienki testowej, dzięki czemu łatwo sprawdzisz działanie i odprowadzisz skropliny. Między zaworem a bojlerem nie dodawaj żadnych odcięć ani „przejściówek” dławionych zbyt głęboko, żeby nie blokować iglicy i nie ryzykować niekontrolowanego wzrostu ciśnienia.

Chcesz świętego spokoju podczas grzania? Zacznij od właściwego miejsca wpięcia i poprawnej orientacji zaworu. Utrzymaj krótki odcinek rury między zaworem a bojlerem i zadbaj, by instalacja zasilająca wytrzymała temperatury do ok. 90–95°C – przy pracy zaworu może cofnąć się gorąca woda. To prosta droga, by ograniczyć kapanie, hałas i zbędne interwencje.

Orientacja, odległość, dostęp

Ustaw króciec spustowy zaworu w kierunku odpływu i zapewnij stały spadek przewodu zrzutowego – bez zagięć i zwężeń – tak by woda miała gdzie ujść w czasie cyklu grzania. Końcówka przewodu powinna być widoczna (kontrola kapania), a zrzut trafiać do syfonu lub odpływu grawitacyjnego, zgodnie z lokalnymi wymaganiami instalacyjnymi. Jeśli producent dopuszcza montaż poziomy, wybierz go tylko tam, gdzie zachowasz właściwy spadek i łatwy dostęp do dźwigienki testowej.

Co przed zaworem, co za zaworem?

Przed zaworem – na zimnej wodzie – dołóż reduktor ciśnienia i ustaw ok. 3–4 bar, gdy w sieci zdarzają się piki powyżej 5 bar; zmniejszysz ryzyko stałego wycieku po wychłodzeniu. Za zaworem nie montuj żadnych elementów odcinających aż do króćca bojlera; jedyne „wyjście” to bezpieczny zrzut przez przewód spustowy. Uszczelniaj połączenia materiałami do c.w.u., pamiętając, by nie wciskać uszczelniacza do gniazda – to częsty powód zacinania się zaworu.

Checklist: dobre wpięcie w praktyce

Zanim dokręcisz ostatnią nakrętkę, przeleć po krótkiej liście. Pomoże uniknąć kłopotów typu nieustanne kapanie czy blokada iglicy :

• Zimna woda, krótki odcinek do bojlera, strzałka przepływu zgodna z kierunkiem
• Trzpień pionowo, dźwigienka testowa dostępna „z ręki”
• Przewód zrzutowy: odporny na temperaturę, stały spadek, widoczna końcówka
• Brak zaworów odcinających między zaworem a bojlerem
• Reduktor ciśnienia przed zaworem, gdy sieć lub wodomierz „podbija” ciśnienie

Przygotowanie do montażu: odcięcie zasilania, opróżnienie bojlera i szczelne gwinty

Zacznij od bezpiecznego odłączenia zasilania – wyłącz bezpiecznik bojlera w rozdzielni lub wyjmij wtyczkę, a potem sprawdź, czy kontrolka na obudowie zgasła i nic nie „mruczy” w środku. To prosta czynność, która chroni przed porażeniem i uszkodzeniem grzałki podczas pracy na sucho. Lepiej poświęcić minutę na kontrolę, niż godzinę na naprawę. Teraz zakręć zawór zimnej wody na zasilaniu podgrzewacza, by zbiornik nie napełniał się w trakcie spuszczania wody i testów szczelności połączeń.

Opróżnij zbiornik krok po kroku: odkręć najbliższy kran z ciepłą wodą, żeby wpuścić powietrze i zbić ciśnienie, a u podstawy bojlera podłącz wąż do zaworu spustowego i skieruj go do odpływu lub pojemnika. Jeśli jest to możliwe, uchyl zawór bezpieczeństwa/odpowietrzenie, by przyspieszyć przepływ i uniknąć „bulgotania”. Gdy woda była gorąca, daj jej chwilę na wystudzenie – pracujesz wygodniej i czyściej. Celem jest „sucha” strefa przyłącza, żeby montaż zaworu przebiegł bez poślizgów i kłopotów z uszczelnieniem.

Kontrola miejsca pracy i narzędzi

Przygotuj stanowisko: rozłóż matę lub ręczniki pod zbiornikiem, ustaw wiadro, sprawdź długość węża i drogę do odpływu. Pod ręką trzymaj klucz nastawny, taśmę PTFE albo konopie z pastą do c.w.u., latarkę, rękawice. Krótka lista oszczędza nerwy w środku roboty:

• wyłącznik obwodu i opis bezpiecznika – szybka kontrola OFF ,
• wąż i odpływ – stabilne prowadzenie, brak załamań ,
• zawór spustowy i dźwigienka testowa – łatwy dostęp.

Przy okazji rzuć okiem na korozję przy króćcach i stan uszczelek – to dobry moment, by zaplanować ich wymianę, jeśli coś budzi wątpliwości.

Jak uzyskać szczelne gwinty

Uszczelnienie zrób na „czystym” gwincie: oczyść stare resztki pakuł lub taśmy, odtłuść, a następnie nawiń PTFE zgodnie z kierunkiem wkręcania (3–6 równych zwojów) albo użyj konopi z pastą do c.w.u. Zostaw pierwszy zwój odsłonięty – nic nie powinno wchodzić do gniazda zaworu. Wkręcaj najpierw ręką, ustawiając króciec we właściwym kierunku, i dopiero dociągnij kluczem bez „przełamywania” korpusu. Ta prosta sekwencja minimalizuje ryzyko mikrowycieków i ułatwia późniejszą kontrolę kapania podczas nagrzewania.

Po montażu napełnij zbiornik: otwórz zawór zimnej wody i kran z ciepłą, aż poleci równy strumień bez powietrza. Sprawdź połączenia przy gwintach i wężu spustowym – szukaj perełek wody, nie mokrych plam. Dopiero wtedy włącz zasilanie i pozwól bojlerowi przejść krótki cykl grzania, obserwując czy pojawia się kontrolne, przelotne kapanie w trakcie rozszerzalności wody.

Najczęstsze potknięcia, których łatwo uniknąć

Pośpiech przy opróżnianiu zbiornika kończy się chlupotem i niedrożnym wężem – zawsze zapewnij dopływ powietrza przez kran z ciepłą wodą. Zbyt duża ilość taśmy PTFE powoduje „pływanie” złącza i dociąganie w nieskończoność – trzymaj się rozsądnej liczby owinięć i nie dociskaj na siłę. Praca przy włączonym zasilaniu? Nawet na „chwilę” nie ryzykuj – OFF to pierwszy krok każdego etapu przygotowania.

Twoja sekcja dotyczy przede wszystkim poprawnego wpięcia i zrzutu wody z zaworu bezpieczeństwa przy bojlerze – kluczowe są: kierunek przepływu, pozycja montażu i wąż spustowy.grupapsb+1

Podłączenie i odprowadzenie wody: kierunek przepływu, pozycja zaworu i wąż spustowy

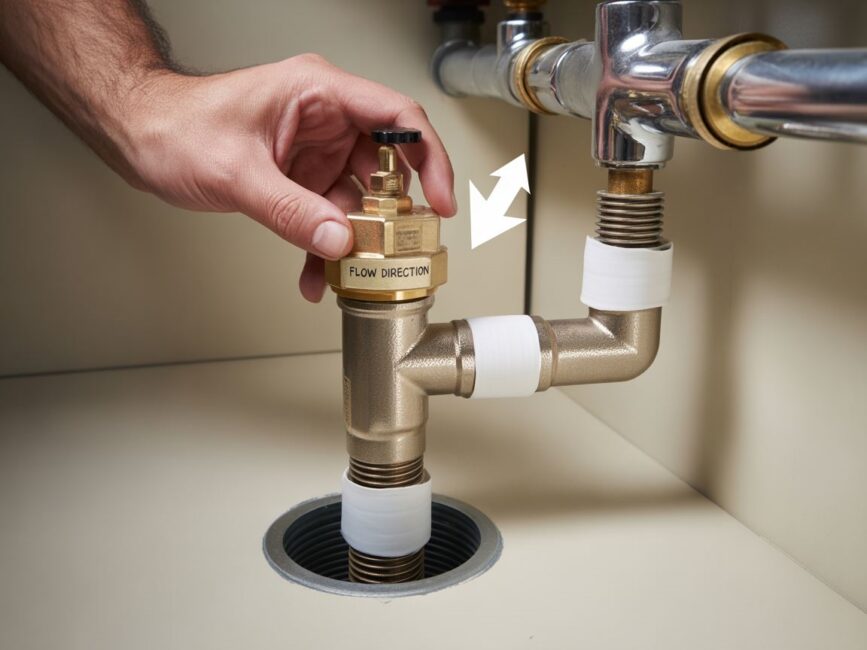

Kierunek przepływu: ustaw zgodnie ze strzałką

Zawór bezpieczeństwa wkręcaj na dopływie zimnej wody tak, by strzałka na korpusie pokrywała się z kierunkiem w stronę bojlera – to warunek poprawnej pracy sprężyny i zaworu zwrotnego. W praktyce ustawienie odwrotne prowadzi do nieszczelności, braku upustu i szybszego zużycia gniazda zaworu. Jeśli wymieniasz stary element, zwróć uwagę, w którą stronę był skierowany króciec zrzutowy – powinien wskazywać trasę do odpływu, bez krętych przejść.

Krótsza droga, mniej problemów: prosta, zgodna ze strzałką trasa ogranicza opory i ryzyko zacięć.

Pozycja montażu: pion trzyma parametry

Najczęściej zalecany jest montaż z trzpieniem pionowo do góry; taka pozycja stabilizuje nastawę i reagowanie zaworu pod ciśnieniem, co potwierdzają normowe wytyczne dla zaworów sprężynowych i dobre praktyki instalacyjne. Montaż poziomy bywa dopuszczony tylko przez część producentów i w ściśle określonych warunkach (np. krótki łącznik, spadek na wylocie, brak możliwości gromadzenia się kondensatu w korpusie). Unikaj długich, poziomych podejść bez przepływu – osady i kondensat potrafią „zamulić” gniazdo i opóźnić otwarcie.

– Wybieraj pion zawsze, gdy masz przestrzeń i dostęp; ustaw dźwigienkę testową „pod ręką” do okresowego przepłukania.
– Gdy producent dopuszcza poziom, zachowaj spadek na wylocie i nie przekraczaj zalecanych odchyleń od pionu.

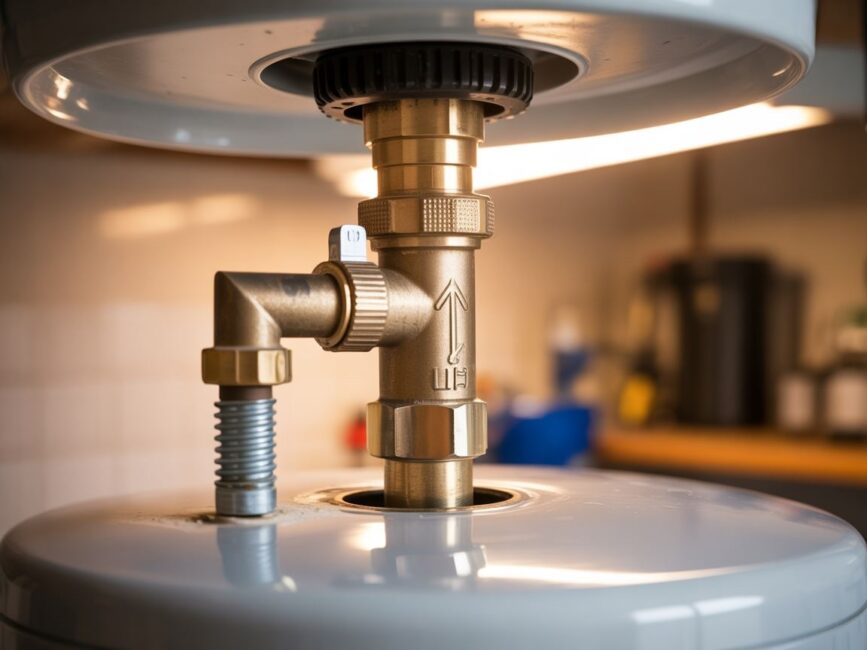

Wąż spustowy: średnica, spadek, bez zatorów

Przewód zrzutowy prowadź w pełnej średnicy króćca zaworu, bez przewężeń i syfonowania, aby grawitacja robiła swoje – rura nie może mieć „brzucha” ani odcinków, gdzie stoi woda. Zakończenie węża skieruj w dół i pozostaw widoczne miejsce wylotu; łatwo wtedy ocenić kapanie podczas grzania i szybko wyłapać anomalię. Jeśli wpinasz się do kanalizacji, stosuj przerwę powietrzną (air gap), by wykluczyć cofkę i zapachy z instalacji sanitarnej.

– Zachowaj stały spadek od zaworu do punktu zrzutu (grawitacja, brak zastoju).
– Nie redukuj średnicy – pełny przekrój od zaworu do końca wylotu.
– Zakończ w kontrolowanym miejscu, najlepiej nad syfonem lub w dedykowanym odbiorniku z przerwą powietrzną.

Przykładowa trasa zrzutu, która działa

Od króćca zaworu poprowadź sztywną rurę lub wąż odporny na ciepło, pionowo w dół, potem najkrótszą drogą do odbiornika, cały czas z wyraźnym spadkiem i bez kolanek podnoszących słup wody – wylot skieruj 15–60 cm nad kratką lub w miejsce zaakceptowane przez lokalne przepisy, z widoczną końcówką. Taki układ minimalizuje ryzyko cofania się gorącej wody, ułatwia inspekcję i spełnia wymagania braku syfonów oraz pracy wyłącznie grawitacyjnej. Dla bezpieczeństwa utrzymuj odcinki krótkie i nie łącz wylotu bezpośrednio do kanalizacji bez przerwy powietrznej – to prosty sposób na higienę i brak odoru w pomieszczeniu.

Kontrola po montażu i typowe wpadki: test działania, wycieki i regulacje zgodne z instrukcją

Test działania krok po kroku

Po napełnieniu zbiornika włącz zasilanie i obserwuj zawór podczas pierwszego cyklu grzania: krótkie kapanie w trakcie wzrostu temperatury jest normalne, stały strumień już nie — to sygnał do diagnozy ciśnienia lub kalibracji zaworu zgodnie z instrukcją producenta. Użyj dźwigni testowej i na chwilę otwórz zawór: powinien wypłynąć niewielki strumień, a po puszczeniu dźwigni wypływ ma ustać — brak reakcji lub dalsza cieknąca nitka to znak zużycia lub zabrudzenia gniazda. Dobrą praktyką jest okresowe „przepłukanie” gniazda (co kilka miesięcy), co ogranicza ryzyko przycinania przez osady i pozwala wcześnie wychwycić anomalię.

Krótki test po montażu potrafi oszczędzić długie godziny szukania przyczyny drobnego wycieku.

Diagnoza wycieków: kiedy to normalne, a kiedy nie

Kapanie podczas grzania oznacza rozprężanie wody; jeśli po wystudzeniu nadal kapie, zmierz ciśnienie statyczne i pracujące — przewlekły wyciek bywa skutkiem zbyt wysokiego ciśnienia zasilania lub przegrzewania. Zanieczyszczenia i osad w gnieździe zaworu mogą powodować mikronieszczelność; w takiej sytuacji przepłucz zawór dźwignią testową, a gdy to nie pomaga, rozważ wymianę zgodnie z parametrami z instrukcji. Jeśli strużka pojawia się tylko przy szczytach poboru, rozważ amortyzację rozszerzalności przez układ stabilizujący ciśnienie instalacji (redukcja skoków, kontrola temperatury roboczej).

– Sprawdź: ciśnienie sieci (manometr), temperaturę nastawy, stan zaworu i przewodu zrzutowego (pełny przekrój, brak zatorów).

Regulacje i checklist po uruchomieniu

Upewnij się, że nastawa zaworu nie przekracza dopuszczalnych parametrów ogrzewacza, a średnica i przekrój przewodu zrzutowego są nie mniejsze niż wylot zaworu — to warunek skutecznego i bezpiecznego upustu. Trzymaj zrzut możliwie krótki, prosty, skierowany w dół i bez przewężeń; wszelkie „syfony” na drodze zrzutu podnoszą ryzyko cofki i obciążają sprężynę. W harmonogramie eksploatacji wpisz półroczną kontrolę: test dźwignią, oględziny połączeń, ocena śladów przecieków na wężu i przy korpusie.

Pracujesz według instrukcji producenta i listy kontrolnej? Zawór odwdzięcza się przewidywalnym działaniem.

Najczęstsze wpadki po montażu i szybkie poprawki

Ciągłe kapanie po ostygnięciu? Zweryfikuj ciśnienie w instalacji i temperaturę — zbyt wysoka nastawa grzałki lub „piki” w sieci wywołują nieustanny upust. Cichy, ale stały wyciek na króćcu? Często to brud w gnieździe albo zużyta sprężyna — test dźwignią i płukanie pomagają ocenić, czy czas na wymianę. Szarpany wypływ z przewodu zrzutowego i stukanie? Sprawdź, czy przewód nie ma „brzucha” i czy jego przekrój nie został zredukowany — utrzymaj pełny przekrój i spadek.

Końcowa myśl: po spokojnym teście, prostej diagnozie i kontroli zgodności z instrukcją zawór działa bezobsługowo, a ty masz suchą podłogę i święty spokój podczas grzania.
