Workownica do węgla – jak zrobić: wstęp i kluczowe założenia
- Cel: prosta, stabilna i tania workownica do ręcznego pakowania węgla 15–50 kg.
- Budowa: lejek stalowy + stelaż z profili + uchwyt worka + ewentualny podajnik (ślimak/taśma).
- Funkcje: regulacja wysokości, szybkie zasypywanie, opcjonalny moduł ważenia.
- Bezpieczeństwo: osłony ruchomych elementów, stabilna podstawa, ergonomia pracy.
- Skalowanie: wersja ręczna, półautomatyczna lub z wagą i taśmą podawczą.

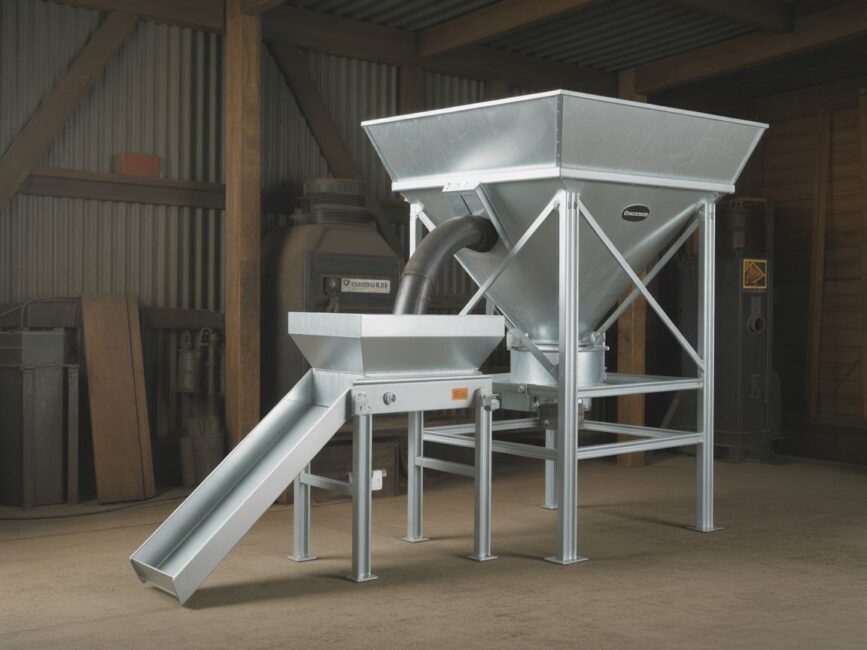

Na czym polega domowa workownica
Workownica do węgla to prosta stacja dozowania, która pozwala wsypać stałą masę urobku do worka szybko i czysto, zwykle w formacie 25 lub 50 kg, co skraca czas i porządkuje magazynowanie. W najprostszej wersji opiera się na stalowym lejku, stabilnym stelażu i uchwycie do zapięcia worka, a w wersji rozbudowanej korzysta z podajnika taśmowego lub ślimakowego oraz legalizowanej wagi. Intencja wyszukiwania frazy „workownica do węgla jak zrobić” jest informacyjna: użytkownik szuka instrukcji i inspiracji DIY oraz parametrów gotowych rozwiązań do porównania. W praktyce punktem wyjścia jest wybór trybu pracy – ręczny z grawitacyjnym zsypem lub półautomatyczny z napędem i sterowaniem przepływem. Im prostsza konstrukcja, tym mniej serwisu i niższy koszt, ale wolniejsze pakowanie. Dla ekogroszku i węgla orzech przydaje się regulacja wysokości stołu/uchwytu, aby wygodnie obsługiwać różne formaty worków i ograniczyć pylenie podczas zasypu. Jeśli planujesz większą wydajność, rozważ moduł wagi i uchwyt współpracujący z zaszywarką lub zgrzewarką, co standaryzuje masę i poprawia estetykę pakowania.
Wersje amatorskie dowodzą, że sprawna workownica może powstać z profili 40×40×2 mm i 30×30×2 mm, kątowników oraz blachy 3 mm, a sensowny czas załadunku 1 t ekogroszku to ok. 45 minut przy pracy ręcznej. W wyższej klasie, półautomaty z podajnikiem i wagą oferują pojemne zasobniki, dokładność rzędu ±0,1 kg i przygotowanie pod zgrzewanie lub szycie, co porządkuje proces i redukuje straty. Na rynku dostępne są też kompletne linie workujące z przenośnikami i paletyzacją, ale w zastosowaniach domowych i warsztatowych lepiej sprawdza się modułowy zestaw: zasobnik + lejek + uchwyt + opcjonalna waga. Wybierając rozwiązanie, pamiętaj o odporności na ścieranie i pyle, bo węgiel szybko „zjada” osprzęt – trwałe materiały i osłony ograniczają przestoje. Taka konfiguracja łatwo skaluje się wraz z zapotrzebowaniem: od ręcznego dosypu po półautomat z przenośnikiem i gotowym sterowaniem wagowym.
Kluczowe elementy konstrukcji
Stelaż nośny z profili stalowych zapewnia sztywność, a regulacja wysokości pozwala wygodnie obsługiwać 25–50 kg, co potwierdzają projekty DIY i opisy producentów. Lejek stalowy montowany na zawiasie ułatwia czyszczenie i szybkie odetkanie zsypu, a krawędź wylotu powinna współpracować z uchwytem worka ograniczającym pylenie. Podajnik taśmowy lub ślimakowy steruje przepływem i umożliwia precyzję na końcówce napełniania, zwłaszcza gdy dochodzi moduł wagi. Uchwyt worka musi pasować do różnych typów (PP, papier), a ergonomia pracy z zaszywarką lub zgrzewarką skraca czasy cyklu i stabilizuje jakość. Elektronika sterująca i legalizowana waga to standard w półautomatach; w trybie DIY wystarczy waga kontrolna, ale docelowo warto przewidzieć miejsce pod czujniki i wyświetlacz. W środowisku zapylonym liczy się trwałość, dostęp serwisowy i prosta konserwacja, co wg przeglądów sprzętu realnie obniża koszt posiadania. Taki układ zapewnia balans między kosztem, szybkością i jakością pakowania węgla, ekogroszku i mieszanek.
- FAQ: Jakie materiały do stelaża? Najczęściej profile 40×40×2 i 30×30×2 mm, kątownik i blacha 3 mm; zapewnia to sztywność przy obsłudze 25–50 kg i prosty montaż.
- FAQ: Lejek grawitacyjny czy podajnik? Do prostych zastosowań wystarczy lejek; do wyższej wydajności wybierz podajnik ślimakowy/taśmowy z regulacją i opcją ważenia.
- FAQ: Czy warto dodać wagę? Tak, dla powtarzalnej masy i mniejszej straty surowca; półautomaty oferują dokładność i współpracę z zaszywarką.
- FAQ: Jak ograniczyć pylenie? Użyj szczelnego uchwytu worka, osłoń newralgiczne punkty i skróć dystans między wylotem a workiem.
- FAQ: Jaka wydajność w DIY? Realnie ok. 1 t na 45 minut przy ręcznym dosypie i dobrze zaprojektowanym lejku oraz uchwycie.
ŹRÓDŁO:
- https://workownice.eu/workownice-pakowaczki-5-50kg/produkt/54-workownica-ta%C5%9Bmowa-standard-wgii
- https://www.made-in-garage.pl/wynalazki/30-workownica-do-ekogroszku-materiaow-sypkich.html
- https://baggermachine.eu/index.php?id=7&lang_id=eng&set_id=17&record_id=25
| Element | Opis | Zakres/Parametr | Wskazówka projektowa |
|---|---|---|---|
| Stelaż | Profile stalowe spawane z regulacją wysokości | 40×40×2; 30×30×2; blacha 3 mm | Dodaj stopki poziomujące i punkty kotwienia |
| Lejek | Stalowy, na zawiasie, grawitacyjny | Wylot dopasowany do worków 25–50 kg | Uszczelnij krawędź wylotu dla mniejszego pylenia |
| Uchwyt worka | Szybkie mocowanie, kompatybilne z PP/papier | Regulacja szerokości i wysokości | Przewidź pracę z zaszywarką lub zgrzewarką |
| Podawanie | Ślimak/taśma (opcja) + sterowanie | Płynna regulacja przepływu | Stop feeding na końcówce napełniania |
| Waga | Moduł wagowy do kontroli masy | Dokładność do ±0,1 kg (półautomat) | Wyświetlacz w polu widzenia operatora |
| Bezpieczeństwo | Osłony, wyłącznik, stabilna podstawa | CE (dla gotowych modułów) | Łatwy dostęp serwisowy i czyszczenie |
Workownica do węgla jak zrobić: materiały, wymiary i plan konstrukcji (lejek, stelaż, mocowanie worka)
Materiały i grubości: baza pod solidny projekt
Zacznij od prostych, łatwo dostępnych profili stalowych i blachy, które wytrzymają rytm zasypu 25–50 kg oraz tarcie drobnego urobku. Sprawdza się zestaw: profile 40×40×2 mm na słupy i ramę główną, 30×30×2 lub 25×25×2 mm na łączniki, kątownik 25×3 mm pod prowadnice i wsporniki, a także blacha 3 mm pod lejek i płyty węzłów mocujących. To kompromis między wagą, ceną i sztywnością — spawa się szybko i trzyma wymiar w eksploatacji. Im prostszy przekrój, tym łatwiej utrzymać geometrię i serwisować stanowisko.
Do pracy w zapyleniu dorzuć gumowe podkładki pod stopami i pasy uszczelniające przy wylocie, by ograniczyć pylenie podczas zsypu. Strefy ocierania (krawędzie lejka, uchwyt worka) warto okleić gumą lub zastosować wymienne listwy z blachy trudnościeralnej.
Wymiary, które „się składają” w ergonomię
Stelaż planuj pod dwa popularne formaty: 25 i 50 kg. Praktyczny zakres regulacji wysokości wylotu to ok. 700–1000 mm od posadzki, dzięki czemu ustawisz wygodnie worek na podstawce lub wózku i skrócisz drogę spadku materiału. Lejek projektuj jako ostrosłup ścięty lub stożek z wylotem 140–180 mm — to ułatwia opad groszku bez klinowania i pasuje do większości worków PP/papier. Dno lejka ustaw z pochyleniem 55–60°, by węgiel i ekogroszek spływały grawitacyjnie bez „martwych” kieszeni.
Dla stabilności przyjmij footprint stelaża rzędu 600×700 mm z poprzeczką usztywniającą i miejscem pod wagę kontrolną. Środek ciężkości utrzymuj nad środkiem podstawy — dolne rygle dodaj na 100–150 mm nad posadzką, aby zmieścić stopki poziomujące i kotwy do zakotwienia.

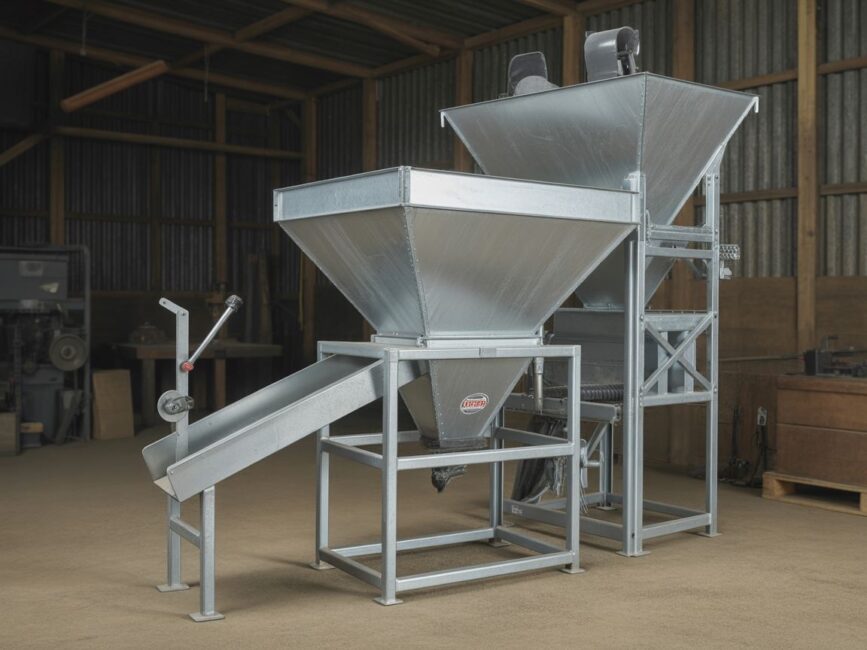

Lejek: geometria, spawanie i czyszczenie
Lejek wytnij z blachy 3 mm i złóż na zakładkę, spaw punktowo co 80–100 mm, a następnie pospaw całość ciągłym ściegiem od strony zewnętrznej. Wylot obetnij prosto, dołóż kołnierz z pierścienia 3 mm — usztywni krawędź i ułatwi montaż uszczelki. Warto posadzić lejek na zawiasie lub sworzniu z ogranicznikiem, by móc uchylić go do czyszczenia i szybkiego odetkania zsypu po pracy na wilgotnym urobku.
Na krawędzi wylotu przewidź gniazdo pod uchwyt worka: płaski odcinek 40–60 mm pod śruby przelotowe lub szynę T, żeby łatwo korygować pozycję względem worków różnej szerokości.

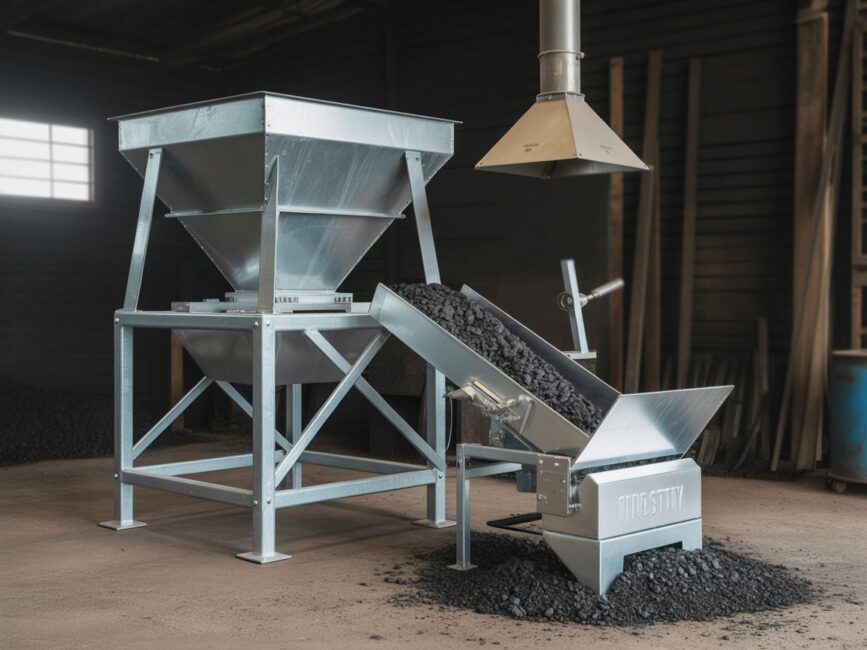

Mocowanie worka i stelaż: szybka obsługa bez pyłu
Uchwyt zrób jako docisk szczękowy z gumą olejoodporną lub listwą zębatą i szybkim zaciskiem — trzyma worek bez zsuwania i uszczelnia obwód. Dobrze działa też pierścień baggingowy z kołnierzem i elastycznym rękawem pyłoszczelnym. Pomyśl, jak pracujesz w cyklu: ma być „klik i leci”.
W praktyce sprawdza się taki układ:
- stelaż z profili 40×40×2 mm z regulacją wysokości w dwóch prowadnicach,
- lejek stalowy 3 mm, kąt zsypu 55–60°, wylot 140–180 mm,
- uchwyt worka z dociskiem gumowym i mikroregulacją w osi X/Y,
- półka pod wagę kontrolną i rolka/podstawka pod worek dla płynnego doważania.
Dzięki temu redukujesz pylenie, utrzymujesz powtarzalną geometrię zasypu i skracasz pojedynczy cykl. Chcesz iść krok dalej? Zostaw miejsce pod króciec podajnika ślimakowego oraz czujnik progu zasypu — łatwo rozbudujesz stację do półautomatu bez przebudowy ramy.
Ręczna vs półautomatyczna workownica: kiedy wystarczy grawitacja, a kiedy warto dodać podajnik i wagę?
Ręczna workownica grawitacyjna wystarczy, gdy pakujesz okresowo, w krótkich seriach i liczysz na prostotę bez serwisu, a zasyp leci z lejka prosto do worka 15–50 kg przy jednej osobie obsługi.
Gdy rośnie rytm pakowania, powtarzalność i komfort ważenia zaczynają decydować o kosztach jednostkowych — wtedy półautomat z podajnikiem i legalizowaną wagą stabilizuje proces i tempo, szczególnie przy stałych partiach ekogroszku lub kruszyw.
Kiedy wybrać grawitację
Sięgnij po ręczną workownicę, gdy priorytetem jest niska cena wejścia, szybkie wdrożenie i minimalna awaryjność — grawitacyjny lejek, uchwyt worka i bufor materiału wystarczą do sprawnego napełniania bez skomplikowanej automatyki.
Realny scenariusz: jedna osoba obsługuje zasyp i zamknięcie worka, tempo zależy od granulacji i płynności spływu, a duży zasyp pozwala utrzymać przyzwoitą wydajność w krótkich oknach pracy.
Kiedy dodać podajnik i wagę
Warto przejść na półautomat, gdy liczysz każdą minutę cyklu i potrzebujesz powtarzalnej masy — podajnik (taśma/ślimak) z trybem doważania i wagą elektroniczną ogranicza rozjazdy gramatury, a sterowanie „fast/slow/stop” skraca końcówkę napełniania.
To sens przy częstych zmianach formatu i produktu: automatyzujesz ważenie i dozowanie, a operator skupia się na zakładaniu worka i zamknięciu, co porządkuje takty i utrzymuje spójny wygląd pakietów.
Na co patrzeć przy wyborze
Dobierz rozwiązanie do profilu partii i wymagań jakości: ręczna linia wybacza więcej i „rusza od razu”, półautomat wymaga stabilnych worków i procedur, ale odwdzięcza się rytmem i mniejszym zużyciem pracy.
Sprawdź rynek: oferty obejmują ręczne stacje z buforem i uchwytem worka oraz półautomaty z podajnikiem, doważaniem i przygotowaniem pod zszywanie lub zgrzewanie — to prosty sposób na skalowanie wraz z popytem.
Praktyczne sygnały do zmiany
Jeśli zauważasz:
- rosnące odchyłki masy i dosypy „na oko” w końcówce cyklu
- korkowanie przy drobnym urobku i potrzebę precyzyjnego domykania strumienia
- presję na takt, estetykę i szczelność zamknięcia w stałych partiach
to znak, że podajnik z wagą przyniesie realny zysk w powtarzalności, czasie i czystości stanowiska.
Dozowanie i ważenie w praktyce: regulacja przepływu, kalibracja masy 25–50 kg oraz typowe błędy
Precyzyjne dozowanie w workownicy to połączenie stabilnego przepływu i kontrolowanego doważania, które trzyma cel 25–50 kg bez przekarmienia worka i strat czasu na poprawki. Szybko na początku, powoli na końcu — to właśnie recepta na powtarzalność i tempo. W praktyce sprawdza się cykl „bulk/dribble”: start szybki, następnie zwolnienie do doważania, z punktem odcięcia dobranym do materiału i bezwładności strumienia. W przypadku urobku o zmiennej sypkości warto rozważyć grawitację z przepustnicą, ślimak z regulacją obrotów lub wibrację tacki — dobór toru podawania wynika z kształtu ziarna i tendencji do mostkowania.

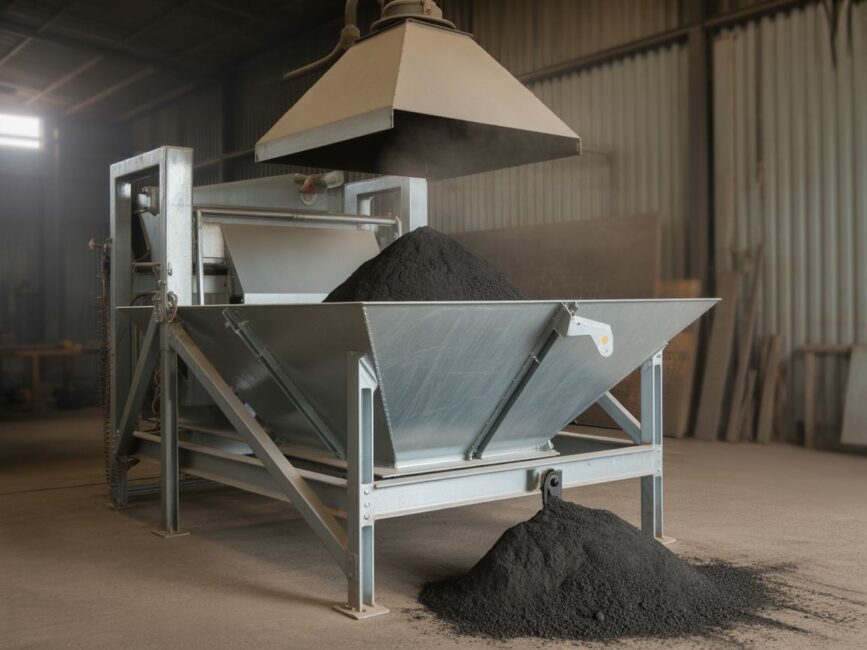

Regulacja przepływu: fast/slow/stop
W trybie grawitacyjnym stosuj dwie pozycje zasuwy lub przepustnicy: pełne otwarcie do ~80–90% celu i zwężenie na doważaniu, z precyzyjnym „stop” ustawionym na kompensację materiału w locie. Dla ślimaka użyj dwóch prędkości lub dwóch ślimaków (duży do napełniania, mały do trymu), co stabilizuje końcówkę i ułatwia powtarzalne odcięcie. Wibracja pomaga przy lekkich, nieregularnych frakcjach; ustaw mniejszą amplitudę na „dribble”, by nie przepełniać i nie rozhuśtać wskazań wagi.
– Chcesz wyższy takt? Rozważ net-weigh (wiadro wagowe) zamiast gross-weigh (ważenie w worku) — skrócisz cykl o równoległe działania i zyskasz spójność porcji.
– Materiał o skłonności do oblepiania? Sprawdza się podawanie taśmowe z regulacją wysokości strugi i osłoną zsypu.
Kalibracja 25–50 kg: krok po kroku
Ustaw zero i poziom wagi, a następnie wykonaj justowanie z odważnikami wzorcowymi w pobliżu docelowych mas (np. 25 i 50 kg), notując odchyłki i korygując punkty odcięcia dla „dribble” oraz kompensację materiału w locie. Kluczowe jest dopasowanie dwóch setpointów: pierwszy kończy szybkie napełnianie, drugi domyka doważanie — przesuwaj je o małe kroki i testuj seriami po kilka worków. Pamiętaj o rozdzielczości i klasie instrumentu: dla zakresów do ~52 kg typowa klasa III ma zdefiniowane błędy graniczne i wymaga stabilnych warunków, co wpływa na docelowe tolerancje partii.
Typowe błędy i szybkie naprawy
Co najczęściej psuje dokładność i takt? Zbyt wysoki punkt odcięcia „dribble”, brak kompensacji materiału w locie, kołyszący się worek oraz sztywne połączenia mechaniczne przenoszące siły na czujniki. Unikaj przeciągów i wibracji konstrukcji, pilnuj nawyków: stała wysokość wylotu, ograniczenie zrzutów kaskadowych i czyste gniazdo worka poprawiają stabilność wskazań.
- Przesypy po odcięciu? Cofnij setpoint „dribble” i zwiększ czas zwłoki zaworu, uwzględniając bezwładność strumienia.
- Rozjazdy między seriami? Wykonaj krótką rekalibrację po zmianie granulacji lub temperatury, sprawdź poziom i zerowanie.
- Mostkowanie w lejku? Dodaj wibrację/zmień kąt zsypu albo przejdź na ślimak o niższej prędkości na końcówce.
Wytrzymałość i ergonomia: ochrona przed pyłem, tempo pracy, serwis i rozbudowa w kierunku linii pakującej
Ochrona przed pyłem i komfort operatora
Pył to główny wróg stanowiska workowania, więc zaplanuj szczelny wylot, uchwyt worka z mocnym dociskiem i krótką drogę zsypu – mniej ucieczek pyłu i stabilniejsze wskazania wagi to realny zysk w czystości i powtarzalności serii (uszczelnienie + krótki zsyp).
Skuteczne są obudowy z króćcem pod odciąg i centralna magistrala odpylania, którą łatwo włączysz w przyszłą linię – zamknięte środowisko i miejscowe ssawy redukują ekspozycję oraz straty materiału.
Myśl ergonomią: czytelny wyświetlacz, łatwy dostęp do uchwytu worka i start/stop bez schylania skracają mikroprzestoje i zmęczenie, a pneumatyczne zaciski trzymają worek równo bez „szarpania” dłońmi Małe usprawnienia składają się na duży takt dnia.
Tempo pracy i płynność cyklu
Rytm buduje automatyka dozowania „fast/slow/stop” i doważanie – cel to szybkie napełnianie, spokojna końcówka i czysty odcięty strumień, co ogranicza poprawki i przepełnienia.
Przenośnik odbierający ustawia worek pod zaszywarką lub zgrzewarką i pozwala prowadzić działania równolegle: napełnianie kolejnego worka, zamykanie poprzedniego, odkład na paletę – to prosta droga do stałego taktu bez „korków” stanowiska.
Jeśli obsługujesz różne frakcje i masy 25–50 kg, zaplanuj szybkie zmiany formatu: regulowany lejek, szybkie przezbrojenia i pamięci wag skracają przestoje między partiami.
Serwis, trwałość i czyszczenie
Trwałość dają grube profile, wzmocnione krawędzie zsypu i osłonięte punkty zużycia, ale równie ważna jest dostępność: klapy serwisowe, zawiasowany lejek i części w kontakcie z materiałem z nierdzewki ułatwiają mycie i inspekcje.
W zakurzonym środowisku planuj proste, rutynowe przeglądy: kontrolę taśmy, czyszczenie wylotu, sprawdzenie czujników worka i kalibrację wagi – mniej niespodziewanych stopów, więcej zaplanowanego czasu pracy.
Warto stosować modułowe podzespoły i standardowe części eksploatacyjne, co skraca czas wymiany i ułatwia utrzymanie zapasu w magazynie utrzymania ruchu.
Ścieżka rozbudowy do linii
Zacznij od jednego stanowiska z wagą i przenośnikiem, zostaw miejsce na kolejne moduły: automatyczny podajnik, zaszywanie „w locie”, magazyn worków, a w przyszłości paletyzację – to bezbolesna droga od punktowego stanowiska do zwartej linii.
Przy planie skalowania zwróć uwagę na wysokości wylotów, zapotrzebowanie na przestrzeń i możliwość szybkich przezbrojeń; linia powinna przyjmować różne worki (papier, PE, PP) i ciężary 10–50 kg bez długiej rekonfiguracji (elastyczny układ otwartych worków).
Docelowo celuj w zsynchronizowane sterowanie sekcjami i odciąg pyłu w całym torze – czystsze środowisko, mniej strat produktu i wysoki uptime linii idą wtedy w parze.
Krótka lista kontrolna
- Uszczelniony uchwyt worka + króćce odpylania przy wylocie
- Dwa biegi dozowania + przenośnik odbierający
- Dostęp serwisowy do lejka i czujników
- Miejsce na moduły: zaszywarka w locie, magazyn worków, paletyzacja
To już ostatni krok układanki: solidna i wygodna w pracy workownica, która nie pyli, trzyma takt i daje się rozbudować, pozwala spiąć codzienną robotę z rosnącymi wymaganiami bez wymiany całego parku – brzmi sensownie, prawda ?
